預制場龍門吊起重機地錨受力計算

本文鏈接：http://www.sszhcl.com/cjwt/252.html???發布時間：2020-12-16 01:19:43??點擊量：1424

　　1、地錨按下表進行設置：

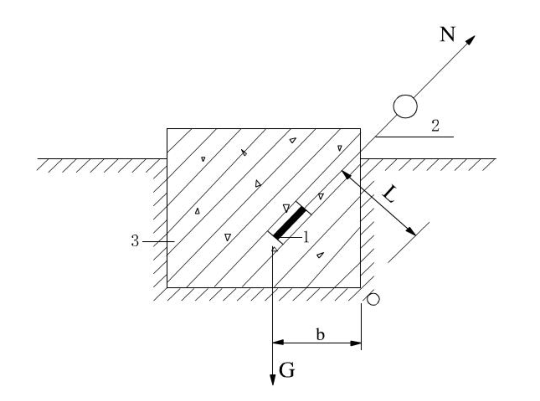

　　根據JGJ276-2012《建筑施工起重吊裝**技術規范》，D.0.8混凝土地錨的抗傾覆計算公式KNL≤Ga可知：


　　G≥KNL/a


　　式中：G-砼地錨自重：


　　N-地錨的作用荷載;龍門起重機符合實驗


　　K-抗傾覆**系數，取1.5;


　　L-N載荷*O點的垂直距離m;


　　砼自重G*O點的垂直距離，取1m。


　?、賱傂灾阮A(yù)埋地錨驗算


　　剛性支腿外側地錨**驗算：


　　鋼絲繩拉力：單根纜風繩承受傾覆力矩F=7.8t=78kN，地錨與地面夾角約47.16o，地錨埋地深取1m，寬取2m，L取0.68m。


　　G≥1.5×78×0.68÷1


　　G≥79.56kN


　　由此可得出：單個地錨的重量為79.56÷9.8=8.1t。龍門起重機施工機械吊運作業**技術措施


　　下面進行地錨抗拔力驗算：


　　鋼絲繩拉力：78kN


　　地錨受向上拉力計算：


　　纜風繩對地錨垂直向上拉力為：FY=F×sin47.16


　　=78×sin47.16o=57.19kN


　　**系數K取2


　　根據計算公式G≧KFY/9.8得：G≧11.67t


　　經計算支腿外側地錨重量只要>11.67t，可滿足抗拔力要求，故設置地錨兩塊(重約15t)。


　　側向土強度計算：


　　根據JGJ276-2012《建筑施工起重吊裝**技術規范》 ，D.0.8-2側向土強度計算公式N1/bH<&eta;fH


　　式中：N1-地錨所受水平力;


　　b-地錨砼側向的長度,取2m;


　　H-地錨埋深，取1m;


　　&eta;-降低系數，取0.45;


　　fH-深度H處土的承載力設計值，取70Kpa。


　　則：N1=78&times;cos47.16 o=53.03KN


　　N1/bH=53.03/(2&times;1)=26.51KN/m2=26.51Kpa


　　&eta;fH=0.45&times;70=31.5Kpa


　　N1/bH<&eta;fH


　　經驗算側向土強度符合要求。


　　注：sin47.16&deg;、cos47.16&deg;、sin49.67&deg;、cos49.67&deg;為拉纜風繩與水平面角度。
